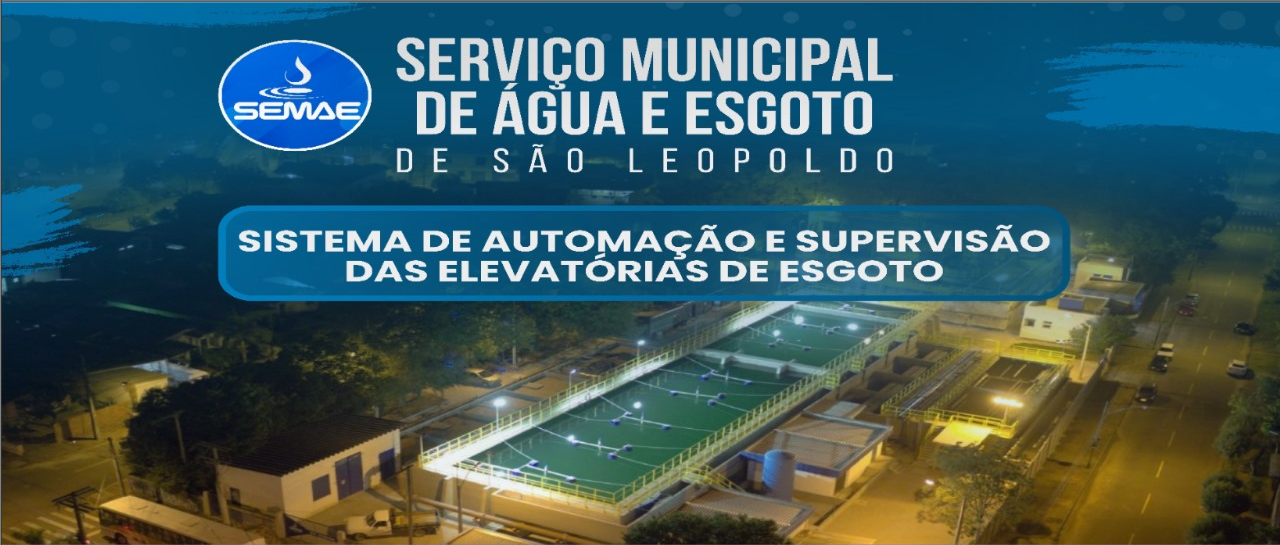

Plataforma da Elipse Software permite que o SEMAE controle remotamente, via seu novo CCO, sete estações elevatórias e duas de tratamento de esgoto em São Leopoldo
Publicado em 25/03/2024
Necessidade
O Serviço Municipal de Água e Esgotos (SEMAE) é responsável pelos serviços de abastecimento de água e esgotamento sanitário em São Leopoldo, cidade da Grande Porto Alegre. Possui uma estação de tratamento de água, 37 reservatórios e 25 elevatórias de água tratada, atendendo mais de 230.914 habitantes. Também conta com cinco casas de bombas para contenção de cheias, além de cinco estações de tratamento e 19 elevatórias de esgotos.
![](https://www.softsul.org.br/wp-content/uploads/2024/04/Elipse_1.png)
Em novembro de 2023, o SEMAE decidiu modernizar seu Centro de Controle e Operação (CCO) que, hoje, usa o Elipse E3 para supervisão e controle de sete estações elevatórias e duas de tratamento de esgoto. A grande facilidade com que permite realizar ajustes, melhorias e expansões foi o fator determinante para a escolha da plataforma da Elipse Software.
Com matriz sediada em Porto Alegre, a Elipse é a empresa líder nacional no desenvolvimento de soluções para o gerenciamento remoto e em tempo real de processos ligados aos mais variados segmentos, entre eles o de saneamento. Importante salientar a participação da Alfacomp, responsável pela implementação e customização desta aplicação.
Solução
Como já foi mencionado anteriormente, o Elipse E3 permite que o SEMAE controle remotamente e em tempo real um total de sete estações elevatórias e duas de tratamento de esgoto em São Leopoldo. Para isso ser possível, há todo um sistema de automação que utiliza diferentes equipamentos e tecnologias IoT. Junto a cada estação monitorada (estações remotas), por exemplo, há um CLP e uma IHM instalados com entrada para um chip de celular 3G e 4G.
Via a Internet disponibilizada pelo chip, a IHM envia os dados do CLP a um servidor na nuvem (broker). Na sequência, o software da Elipse coleta estes dados no broker, enviando aqueles de maior importância e de forma organizada, assim como seus comandos, de volta à IHM. Já no novo CCO, toda esta troca de informações se dá pela Intranet do SEMAE.
![](https://www.softsul.org.br/wp-content/uploads/2024/04/Comunicacoes2-1024x552.png)
Uma vez inserido nesta arquitetura de automação, o Elipse E3 permite que as equipes de operação do SEMAE supervisionem remotamente e em tempo real os níveis, vazões, pressões, tensões e correntes mensuradas e registradas pelos CLPs dos painéis de telemetria instalados em cada estação remota.
![](https://www.softsul.org.br/wp-content/uploads/2024/04/Elipse3-1024x554.png)
Na mesma tela, o Elipse E3 permite monitorar ou resetar o tempo, em horas, de operação das motobombas, informando também se alguma delas está com defeito, sob manutenção ou funcionando normalmente. Além disso, possibilita visualizar e ajustar as configurações padrões destes equipamentos que foram definidas para as tensões, correntes e pressões de bombeamento.
O Elipse E3 ainda permite monitorar os valores mensurados pelos macromedidores de vazão do sistema junto às Estações de Tratamento de Esgotos do SEMAE, facilitando, com isso, a análise e tomada de decisão durante a operação.
![](https://www.softsul.org.br/wp-content/uploads/2024/04/EEB_03-300x162.png)
Controle e monitoramento dos macromedidores de vazão das ETE
O Elipse E3 também emite relatórios dos eventos, históricos e alarmes assinalados no período desejado pelo usuário. Em relação aos alarmes, caso algum valor definido na configuração padrão não esteja sendo respeitado, o software alerta os operadores via um sinal visual e sonoro na tela.
![](https://www.softsul.org.br/wp-content/uploads/2024/04/Elipse5-1-300x163.png)
O Elipse E3 também emite relatórios dos eventos, históricos e alarmes assinalados no período desejado pelo usuário. Em relação aos alarmes, caso algum valor definido na configuração padrão não esteja sendo respeitado, o software alerta os operadores via um sinal visual e sonoro na tela.
![](https://www.softsul.org.br/wp-content/uploads/2024/04/Elipse6-1-300x163.png)
Por fim, o Elipse E3 permite que esta mesma análise de desempenho das unidades seja realizada sob a forma de gráficos. Vale salientar que tanto os relatórios quanto os gráficos podem ser exportados para PDF ou Excel, sendo instrumentos de extrema valia junto às auditorias de fiscalização.
![](https://www.softsul.org.br/wp-content/uploads/2024/04/Elipse7-1024x556.png)
Benefícios
Confira os principais benefícios proporcionados pelo Elipse E3 ao SEMAE:
- Melhora no monitoramento: acompanhamento em tempo real do sistema de abastecimento de efluentes.
- Maior precisão: históricos gráficos de acompanhamento com registros, a cada minuto, dos alarmes e eventos.
- Agilidade na identificação de falhas e inconsistências: maior controle dos níveis nos reservatórios, menos interrupções de energia, menos falhas nos conjuntos motobombas, menos problemas com as pressões e vazões de bombeamento.
- Aceleração dos processos: comandos de operação remoto, sendo necessário ir in loco, junto às estações do sistema, apenas para executar alguns poucos ajustes e manutenções.
- Alarmes de falhas: maior agilidade e facilidade na verificação de problemas no sistema.
- Programação personalizada: ajuste dos setpoints de grandezas elétricas, como sobretensão, subtensão, sobrecorrente, subcorrente e frequência.
- Redução de custos: menos gastos com água, energia e gasolina, uma vez que, via o controle remoto, não é mais necessário deslocar equipes de manutenção às estações para monitorá-las.
Ficha Técnica
Cliente: SEMAE São Leopoldo
Integrador: Alfacomp
Pacote Elipse: Elipse E3
Plataforma: Windows 10 pro
Número de cópias: 3
Pontos de I/O: 203
Drivers: MQTT
A Elipse é associada à SOFTSUL desde 1995.
Fonte: Elipse Software
